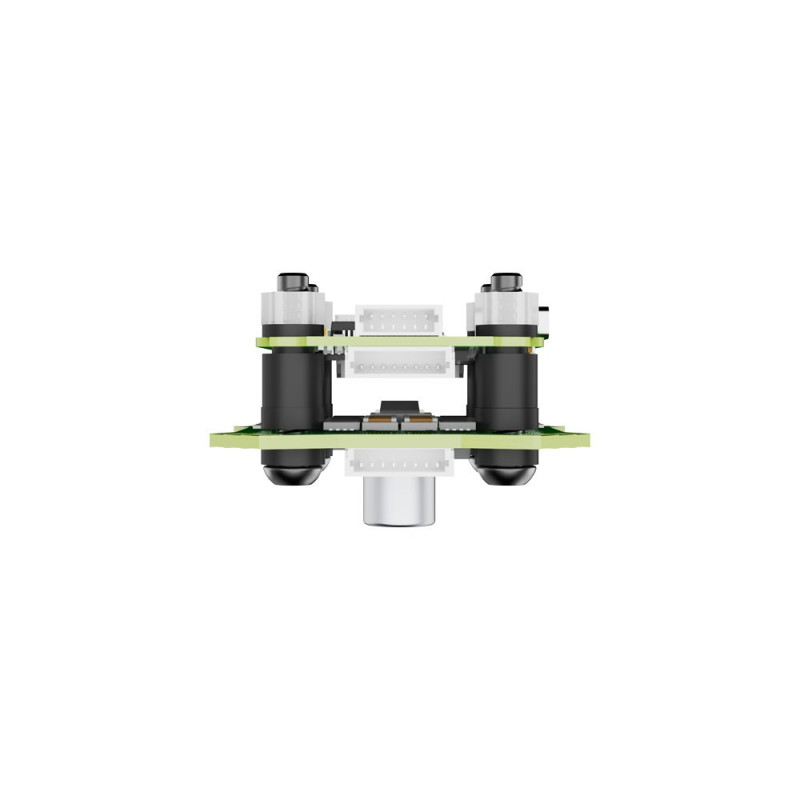

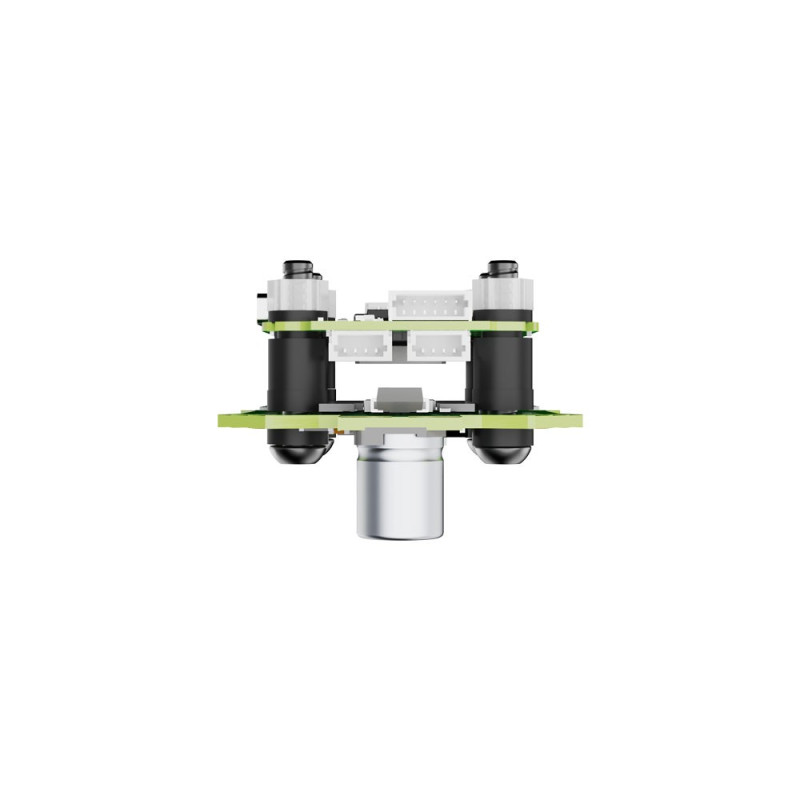

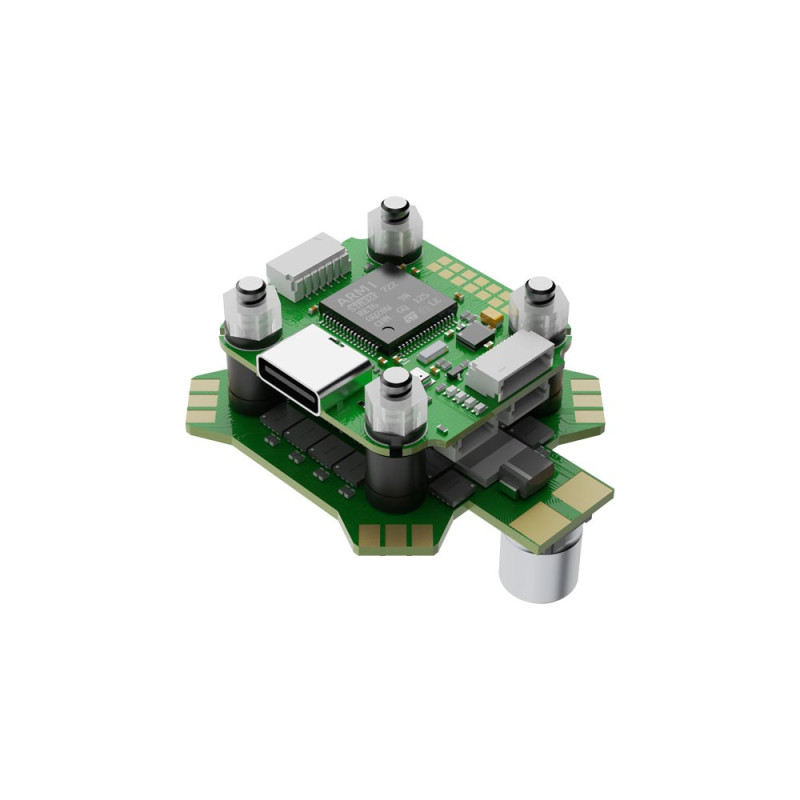

iFlight BLITZ Mini F7 E55 4-IN-1 Stack

Der iFlight BLITZ Mini F7 Stack besteht aus einem Mini F7 V1.2 Flight Controller und einem Mini E55 4-in-1 55A ESC. Der V1.2 FC hat jetzt einen neuen Gyro, ein verbessertes Schaltungsdesign, bessere Komponenten und einen niedrigeren Geräuschpegel!

Vorschläge für die Verkabelung

• UART 1 für VTX HD / Analog
• UART 2 für einen Receiver
• UART 3/4/5 für GPS oder andere Sensoren, die eine serielle Schnittstelle benötigen
• UART 6 für ESC-Telemetrie

Tipps

1. Die F722 MCU hat einen internen Inverter.
2. SBUS, CRSF, ELRS, IBUS, DSM ETC... kann an einen beliebigen unbenutzten UART_RX angeschlossen werden, wir empfehlen den Anschluss an Uart_RX2
3. Frsky SmartPort, Tramp & Smartaudio können an einen beliebigen unbenutzten UART_TX angeschlossen werden, wir empfehlen den Anschluss an Uart_TX1
4. F.port kann an einen beliebigen unbenutzten UART_TX angeschlossen werden, wir empfehlen den Anschluss an Uart_TX2

Besonderheiten

• (Apr2024) Version aktualisiert auf V1.2 / Gyro geändert auf ICM42688
• Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen!
• DJI HD VTX Connector (Plug-and-Play / kein Löten erforderlich)
• BLITZ Mini F7 V1.1 FC + E55 55A 4-in1 ESC
• FC-Anzeige-LEDs für visuelle Fehlersuche
• Mit LC-Filter

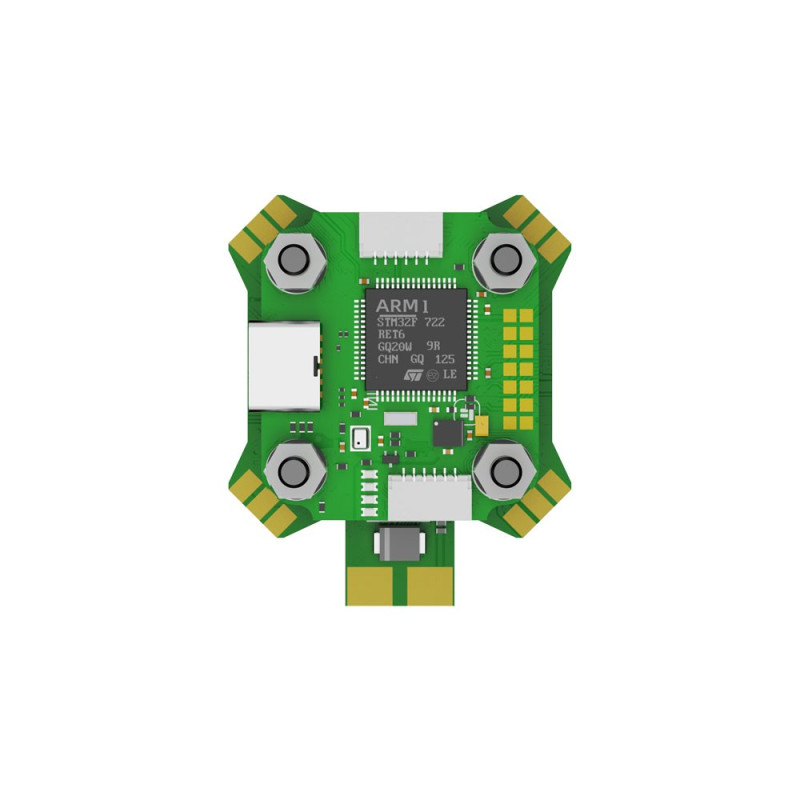

FC

Spezifikationen

• MCU: STM32 F722
• IMU: ICM42688
• Barometer: DPS310 (Barometer kann nur mit Betaflight 4.3.0 und höher verwendet werden)
• Receivers Support: SBUS, iBus, Spektrum, Crossfire (nur Serielle). PPM und PWM Receiver werden nicht unterstützt.
• Blackbox: 16MB
• UARTs: 6
• Motorausgänge: 4
• Dimension: 30.5x27mm
• Montagelöcher: Standard 20mm im Quadrat zur Mitte der Löcher (4mm Löcher)
• Gewicht: 5g
• Firmware target: IFRC-IFLIGHT_BLITZ_F722

ESC

Spezifikationen

• MCU: G071
• Dauerstrom: 55A
• Burst-Strom: 60A
• Lipo: 2-6S
• BEC: NEIN
• Firmware: Blheli32
• Support: DShot DShot150/300/600/MultiShot/ OneShot etc.
• Montagelöcher: 20×20mm
• Gewicht: 11.3g

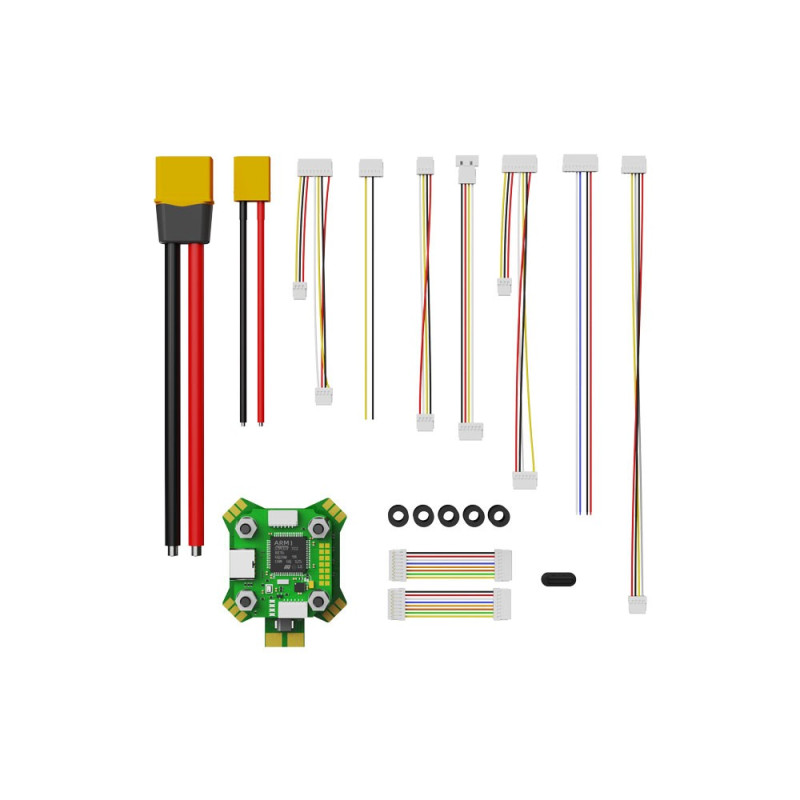

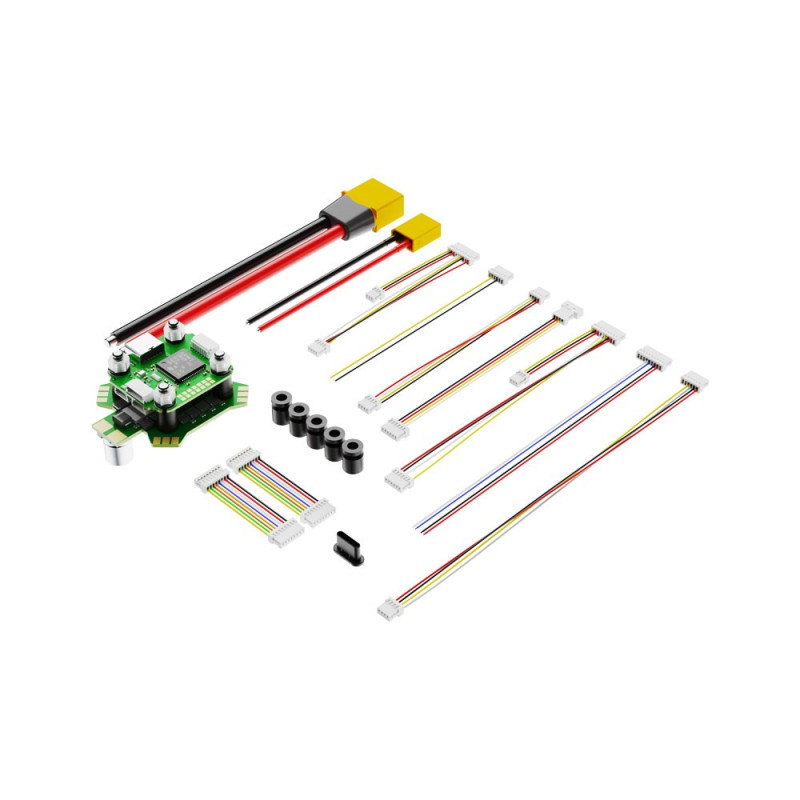

 Lieferumfang

• 1 x BLITZ Mini F7 V1.2 Flight Controller
• 1 x BLITZ Mini E55 4-IN-1 2-6S ESC
• 1 x Satz Silikontüllen
• 1 x Kabel für FC zu ESC
