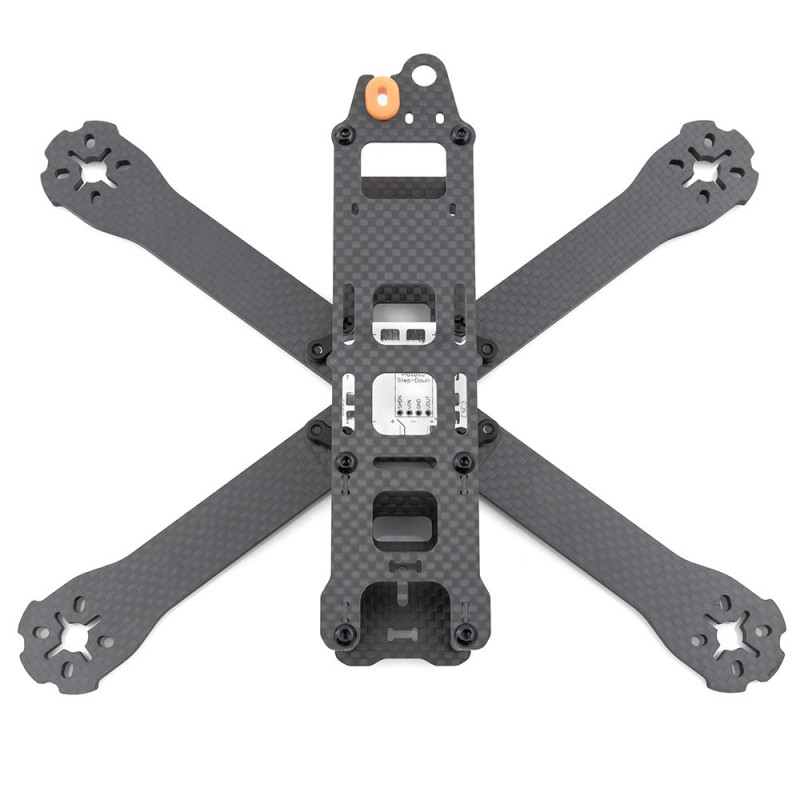

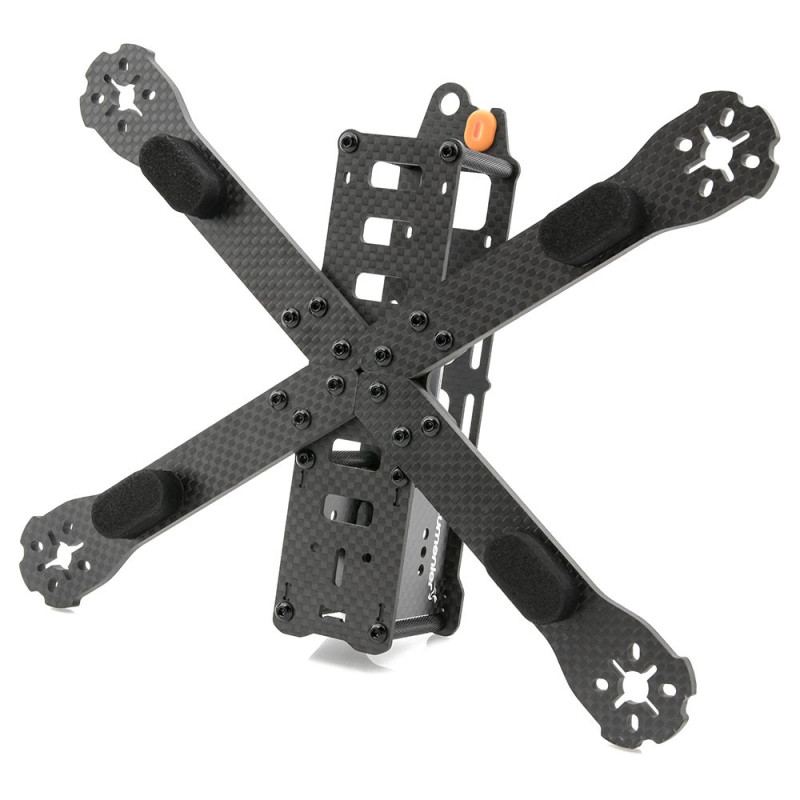

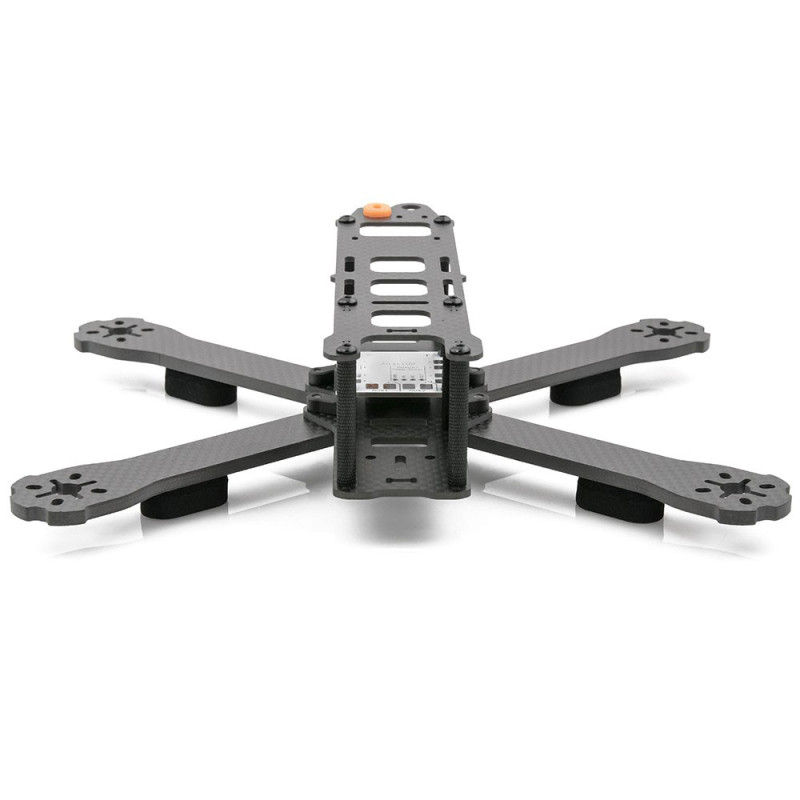

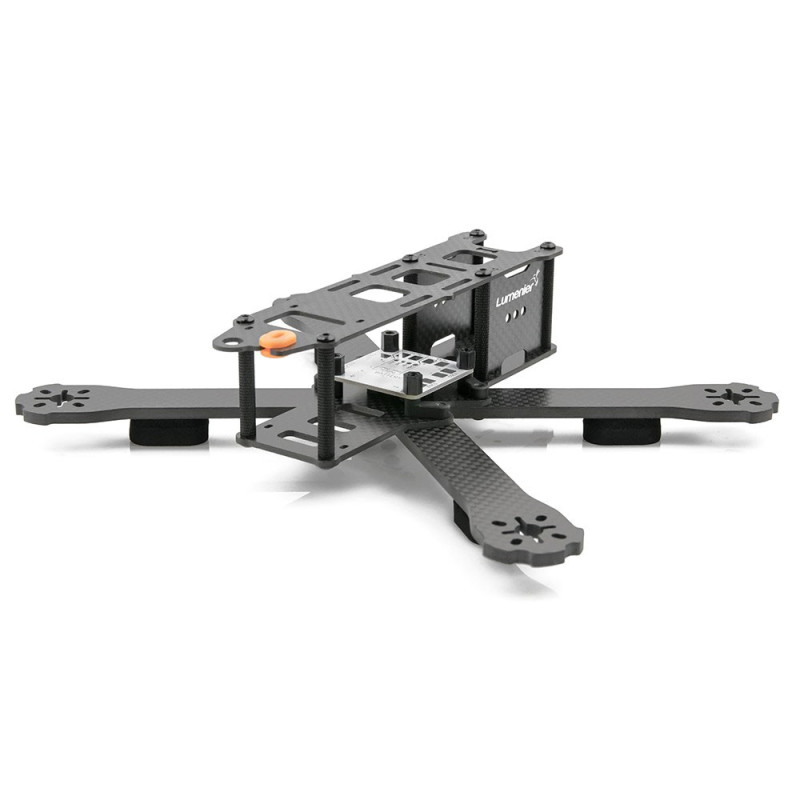

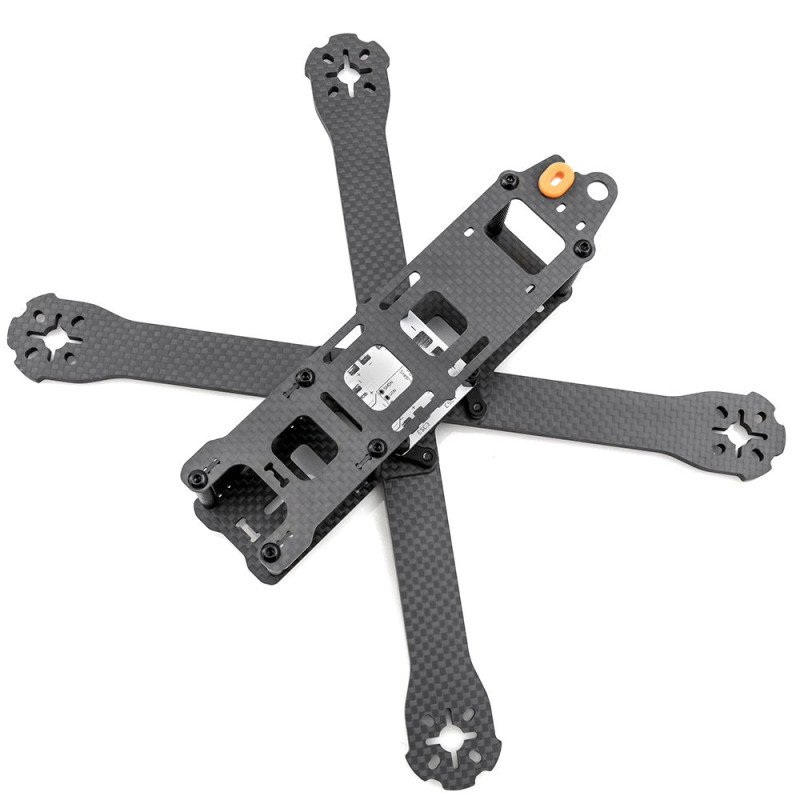

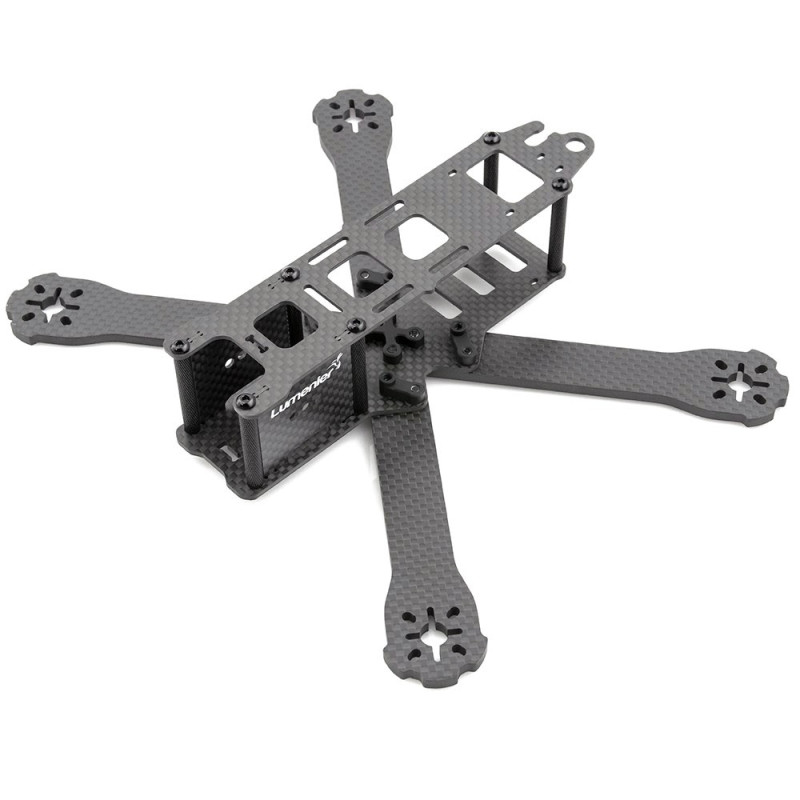

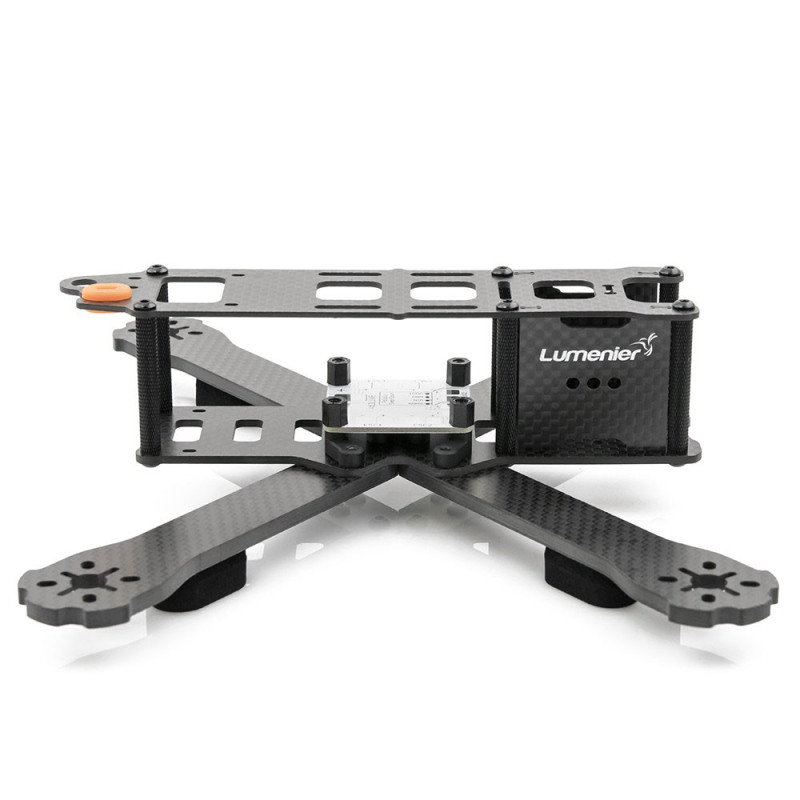

LUMENIER QAV-R FPV Frame (4")

Der Lumenier QAV-R FPV Racing Quadcopter Airframe ist ein leichter, steifer, auf FPV Racing abgestimmter Airframe, welcher hohe Performanz verspricht. Die 4mm dicken abnehmbaren Armen des Airfames können einfach ausgewechselt werden und entweder durch für 4", 5", oder 6" Propeller geeignete Arme ausgetauscht werden. Lumenier's QAV-R umfasst ein paar hochspezialisierte Komponenten für FPV Racer.

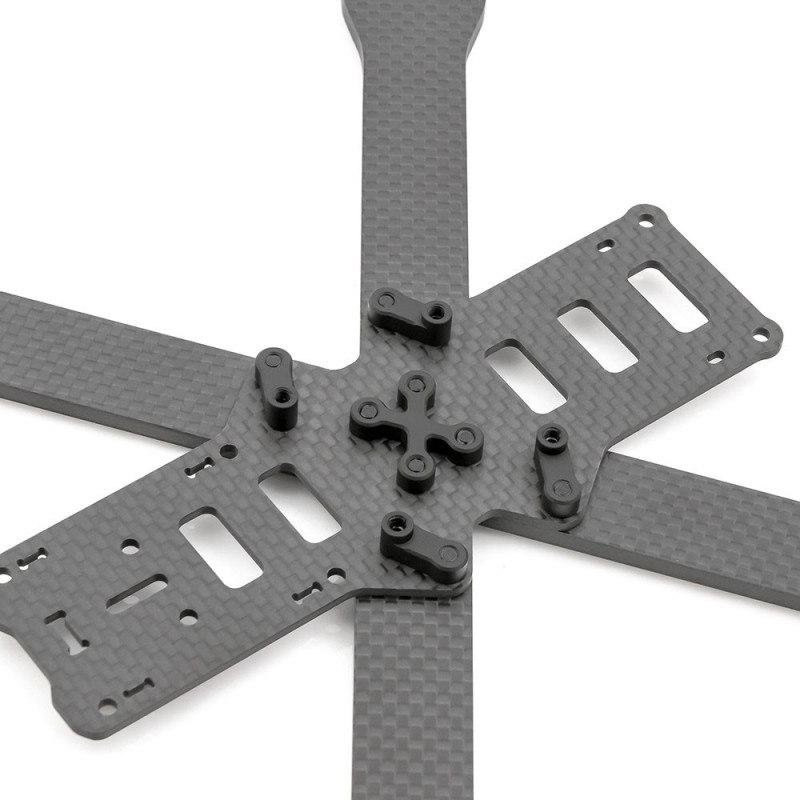

Der Lumenier QAV-R Quad verwendet und verbesserte das Design der auswechselbaren Center X Armposition, welche in Profi Piloten-Kreisen durch den Alien Racing Quad bekannt wurde, und verbindet es mit dem beliebten Lumenier QAV210/180 Mittelteil mit ein paar wesentlichen Neuerungen. Um einen extrem schnellen Armaustausch beim Boxenstopp unter Rennbedienungen zu gewährleisten, bietet das QAV-R Frame ein speziell für den QAV-R entwickelte, präzisionsgefertigte Aluminium Befestigungshardware. Diese Hardware ermöglicht dem Piloten das Auswechseln eines Arms durch das Entfernen von nur drei Schrauben vom unteren Teil des Airframes, ohne dabei auf der Gegenseite eine Mutter oder ein anderes lose werdendes Teil halten zu müssen. Ein 2mm Inbusschlüssel ist alles was es benötigt um einen Arm in ein paar Sekunden komplett zu entfernen. Die massgeschneiderte Aluminium Befestigungshardware sorgt zudem für zusätzliche Stabilität. Es besteht keine strukturelle Verbindung zwischen der Armbefestigung und dem PDB, wodurch ein Kurzschluss während Stürzen ausgeschlossen wird. Das nackte QAV-R Frame wiegt nur 95g (mit PDB, aber ohne Elektronik oder Motoren), leichter als so mancher anderer Frame.

Das Airframe wir mit der nötigen Aluminum Befestigungshardware ausgeliefert. Alle Schrauben sind aus erstklassigem, gehärtetem, schwarz eloxiertem Aluminium. Die langen Aluminium Spacer sind ebenfalls schwarz eloxiert und haben eine grifffeste Textur, welche beim Zusammenschrauben praktischen Halt bietet.

Mit dabei beim QAV-R Frame ist das beliebte Lumenier 4Power PDB, welches mit einem Pololu Spanungsregler (12V oder 5V) ausgerüstet werden kann, ein XT60 Anschluss mit Kabel und eine Silikon Kabeldurchführung für das XT60-Anschlusskabel, welche bereits mit dem QAV210/180 Frame vorgestellt wurde. Wie auch beim QAV210/180, ist das QAV-R geeignet für das Montieren einer kleinen FPV Kamera, wie z.B. die Lumenier CM-650, welche seitlich durchs Frame vor Stürzen geschützt wird. Die FPV Kamera kann dabei in einer grossen Auswahl an Horizontwinkeln eingestellt werden.

Ebenfalls mit dabei sind die neuen Lumenier Neopren Landefüsse, welche als ein einfaches und leichtes Landegestell dienen und für sanftes Landen sorgen.

Lumenier hat eine breite Auswahl an Zubehör für den QAV-R Airframe. Dabei sind unter anderem ein QuciSwap PDB, ein qualitativer Transportkoffer, ein helles RGB LED-Board, virbrationsdämpfende HD Kamerabefestigung und mehr.

Verschiedene Grössen

Jedes QAV-R FPV Racing Quad Kit wird komplett mit 4 Armen für entweder 4", 5", oder 6" Propeller geliefert. Folgend die entsprechende Framegrösse, gemessen diagonal von Motorwelle zur Motorwelle:

• 4" Prop Arm = 180mm
• 5" Prop Arm = 220mm
• 6" Prop Arm = 260mm

Optionales Zubehör

• Vibrationsdämpfende Kameraplatte

Für Piloten, welche ihr Airframe mit einer Mobius, GoPro, oder GoPro Session ausrüsten wollen, bietet Lumenier eine vibrationsdämpfende Kamerabefestigungsplatte (wird separat verkauft).

Wir empfehlen die Montage der QAV-R X Bodenbefestigung, welche dem Frame zusätzliche Stabilität verleiht und die Schwachstelle bei Stürzen schützt.

Besonderheiten

• Full 3K Carbonfaser Airframe mit einer soliden 2mm Main Plate und 4mm auswechselbaren Armen
• Speziell entwickelte Aluminum Befestigung für die Entfernung mit nur einem Werkzeug, schnelles Auswechseln von Armen bei Rennboxstopps
• Eloxierte schwarze Aluminiumschrauben

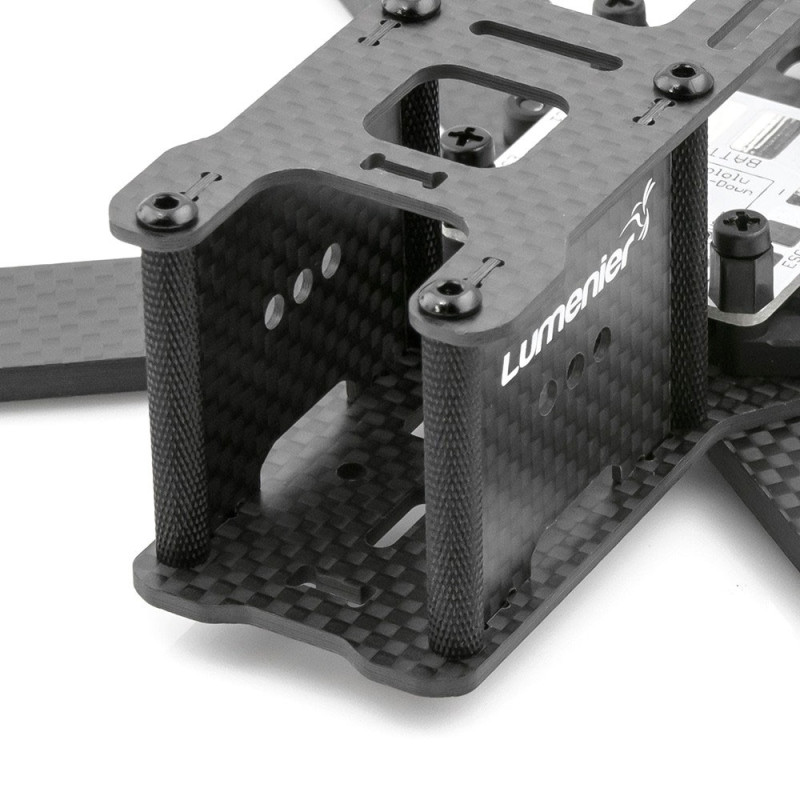

• Eloxierte Spacer mit Textur für guten Halt

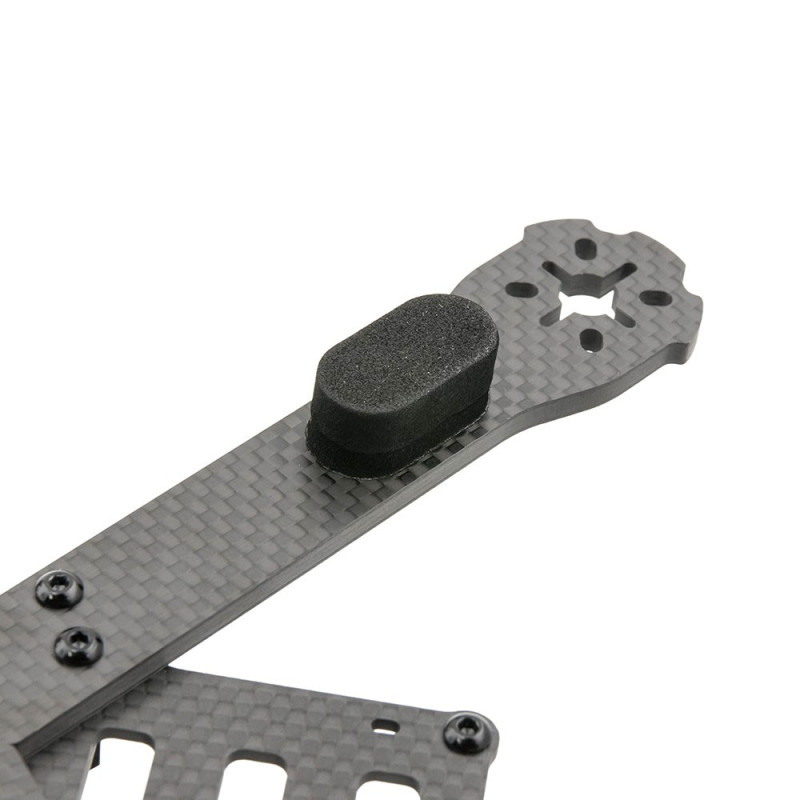

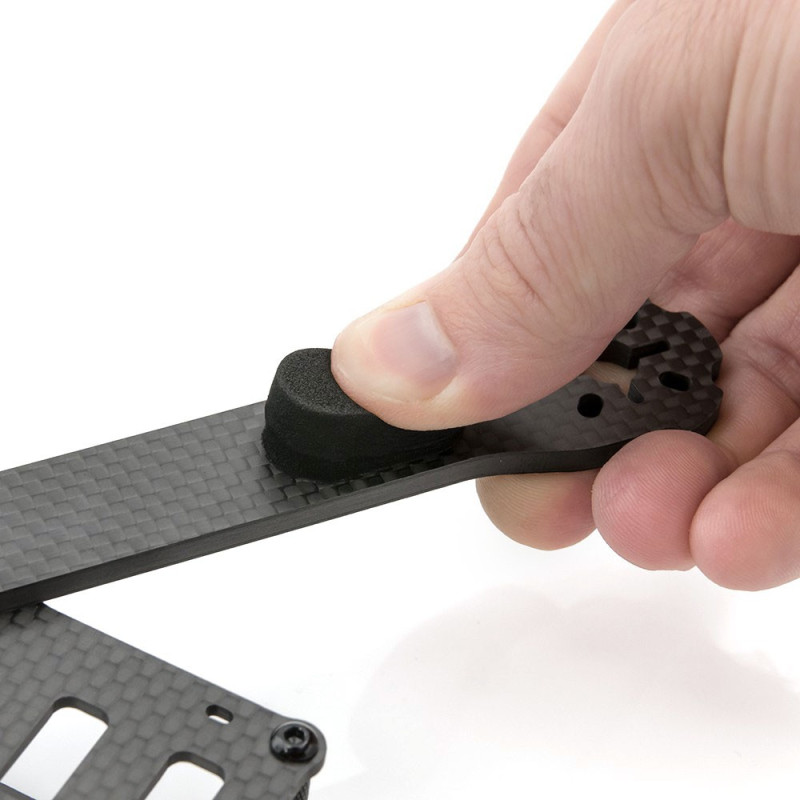

• Lumenier Neopren-Landepads
• Verschiedene Motorbefestigungs-Bohrung für Kompatibilität mit einer grossen Auswahl an Motoren (M3 und M2 Schrauben Montagelochmuster).
• "Puffer" an den Enden der Arme zum Schutz der Motoren bei einem Sturz.
• Die obere Abdeckung verfügt über Ausschnitte für SMA Verbinder und Video-Transmitter, wie auch einen Halter für das XT-60 LipoAnschlusskabel.
• Inklusive Lumenier 4Power Power Distribution Board und XT-60 Anschlusskabel für die Energieversorgung der ESCs und der FPV Flugelektronik. Das PDB kann optional mit einem Pololu 12V oder 5V Spannungsregler augerüstet werden (Pololu nicht inbegriffen).
• Einfacher LiPo Zugang (empfohlene LiPo ist eine 1300mah 3S oder 4S)
• Passend für 32mm Boardkameras wie auch 26mm Kameras wie z.B Lumenier CM-650.
• Kann HD Kameras tragen (z.B. die GoPro 4, Mobius, oder GoPro Session) mit der optionalen Vibrationsdämpfende Kameraplatte (nicht inbegriffen)

Specifications

• Airframe: 88g (Airframe + Hardware), 95g (mit PDB).
• AUW: Der QAV-R FPV Quadcopter wurde mit einem Gesamtgewicht von ~290g geflogen, abhängig der Motorwahl  (gewogen inklusive der ganzen Flugelektronik und FPV Ausrüstung, aber ohne LiPo oder HD Kamera).

Lieferumfang

• 1 x QAV-R Carbonfaser Airframe
• 4 x 4mm Carbonfaser Arme
• 1 x Board Kamerabefestigung
• 1 x 26mm Kamerabefestigung
• 1 x Set leichtgewicht Aluminum Schrauben und Hardware inklusive gerändelte Spacer
• 1 x Lumenier 4Power Power Distribution Board + Set von 6mm Abstandhalter

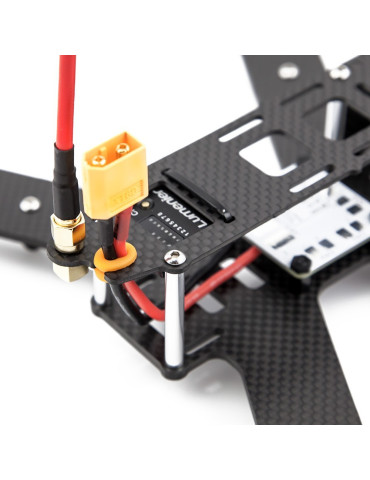

• 1 x XT-60 Anschlusskabel mit Silikon-Kabeldurchführung
• 4 x Neoprene Landepads
• 1 x Lumenier Lipo-Strap
